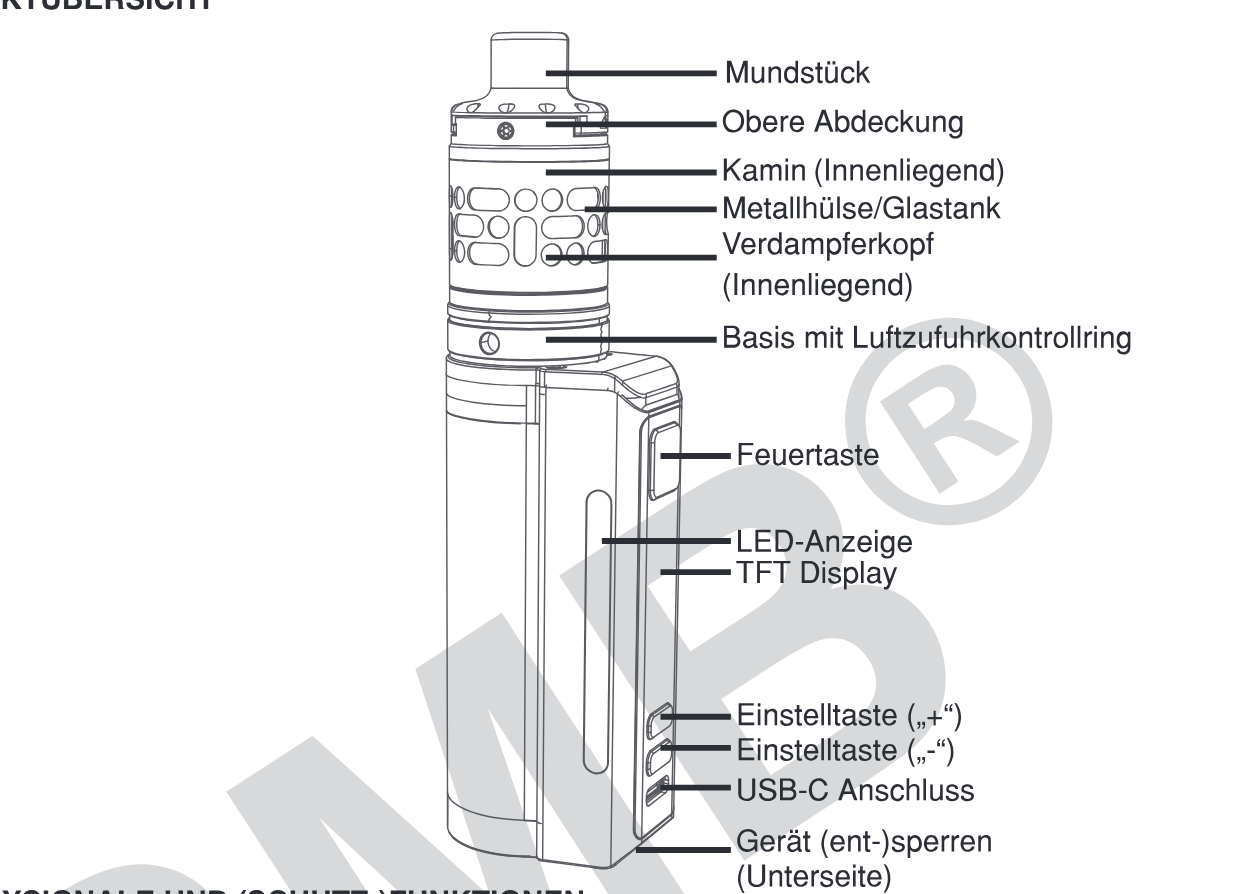

Aspire Zelos M80 Kit — Bedienungsanleitung
Kompaktes Kit mit 2600-mAh-Akku, bis 80 Watt und Nautilus 3SR mit 4 ml, mit Watt-, Volt-, Temperatur-, Bypass- und CPS-Modus. Hier findest du alle Schritte vom ersten Einrichten über das Befüllen bis zum Coil-Wechsel — inklusive Übersichts-Tabelle und Lösungen für die häufigsten Probleme.
Erste Schritte: Einrichten & erster Zug
- Gerät per USB-C laden, Netzadapter mit maximal 2 A / 5 V verwenden.
- Watte des Verdampferkopfs mit Liquid befeuchten, bis sie gleichmäßig glänzt, und den Kopf in die Basis schrauben.
- Glastank mit leichten Drehbewegungen fest auf die Basis stecken, dann die obere Abdeckung mitsamt Kamin im Uhrzeigersinn aufschrauben.
- Mundstück in die obere Abdeckung stecken und den Verdampfer auf den Akkuträger schrauben, Gewinde nicht überdrehen.
- Tank befüllen (siehe unten) und mindestens 10 Minuten senkrecht stehen lassen.
- Feuertaste 5× innerhalb von 2 Sekunden drücken, Leistung passend zum Kopf wählen (0,3 Ω: 23–28 W, 1,8 Ω: 10–14 W), dann Feuertaste halten und ziehen.
Tank befüllen
- Luftzufuhrkontrollring zudrehen, um die Luftzufuhr zu schließen.

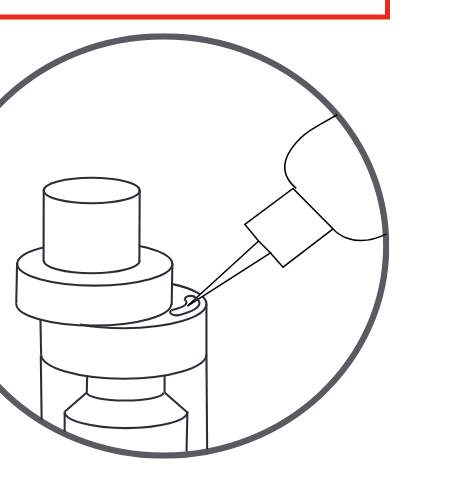

- Obere Abdeckung von der Tankabdeckung schieben.
- Liquid durch die Öffnung in den Tank füllen; die Flaschenspitze darf höchstens 3 mm dick sein.
- Obere Abdeckung wieder zurückschieben und den Luftzufuhrring nach Geschmack öffnen.
- Nach einem Kopfwechsel den befüllten Tank 10 Minuten senkrecht stehen lassen.
Bedienung: Modi, Menü & Sperre
- Ein- und ausschalten: Feuertaste 5× innerhalb von 2 Sekunden drücken.
- Leistung einstellen (WATT): Einstelltasten „+" und „−" drücken — zwischen 5 und 80 Watt; gedrückt halten geht schneller.
- Spannungsmodus (VOLTAGE): Spannung zwischen 0,5 und 8,4 V einstellen, sie bleibt über den ganzen Zug konstant.
- Temperaturmodi (TC-Ni/Ti/SS): Temperatur zwischen 100–315 °C (200–600 °F) wählen; mit beiden Einstelltasten gleichzeitig wechselst du zur Leistungseinstellung, mit „−" plus Feuertaste zum TCR-Lock.
- CPS-Modus: Kurvenmodus mit bis zu drei Speicherplätzen (C1/C2/C3), die Leistung lässt sich über die Zugdauer frei festlegen.
- Bypass-Modus: vollautomatisch, die Leistung richtet sich nach dem Akkustand.
- Sperren: Beide Einstelltasten gleichzeitig drücken sperrt die Tasten; der Schalter an der Unterseite sperrt das ganze Gerät.
- Gerätemenü: Feuertaste und „+" gleichzeitig drücken, dort änderst du Uhrzeit, Helligkeit, LED, Animationen und Zuganzahl oder wählst den Kurvenmodus.
Display-Meldungen & Schutzfunktionen
- „10S OVER TIME": Feuerzeitschutz, die Feuertaste war länger als 10 Sekunden gedrückt.
- „BATTERY LOW": Tiefentladungsschutz — Akku laden, um das Gerät zu entsperren.
- „TOO HOT": Überhitzungsschutz, das Gerät stellt den Betrieb ein, bitte abkühlen lassen.
- „LOW RES": Kurzschluss, Verdampfer prüfen und gegebenenfalls einen anderen Kopf verwenden.
- „CHECK ATOMIZER": Kein Verdampfer erkannt, Verbindung zwischen Verdampfer und Akkuträger prüfen.
Verdampferkopf wechseln
- Wechsle den Kopf, wenn die Dampfmenge nachlässt oder der Dampf verbrannt schmeckt, am besten bei leerem Tank.
- Verdampfer vom Akkuträger schrauben und die Basis abschrauben.
- Alten Kopf herausschrauben, neuen Kopf mit Liquid befeuchten, bis die Watte gleichmäßig glänzt, und einschrauben.
- Verdampfer zusammensetzen, befüllen und 10 Minuten senkrecht stehen lassen.
Reinigung & Pflege
- Verdampfer in seine Einzelteile zerlegen und die Komponenten (ohne Verdampferkopf) mit warmem Wasser oder im Ultraschallbad reinigen.
- Teile gründlich trocknen, bevor du sie wieder zusammensetzt.
- Keine Reinigungsmittel verwenden, sie greifen die Dichtungsringe an.
- Vor Wartungsarbeiten das Gerät ausschalten und den Verdampfer abkühlen lassen.
Welche Coil für welchen Zug? Die Übersicht
| Widerstand | Leistungsbereich | Zugart & Einsatz |
|---|---|---|
| 0,3 Ω | 23–28 W | Nautilus BVC Verdampferkopf: Lungenzug (DL) |
| 1,8 Ω | 10–14 W | Nautilus BVC Verdampferkopf: Backenzug (MTL) |
Passendes Zubehör im Shop
Technische Daten
Typ
Kit aus Akkuträger und 510er-Verdampfer
Akku
2600 mAh (fest verbaut)
Leistung
5–80 Watt, Ausgangsspannung 0,5–8,4 V
Fassungsvermögen
4 ml (Nautilus 3SR)
Abmessungen
Akkuträger 69,2 × 35,9 × 25 mm
Display
0,96 Zoll TFT
Modi
WATT, VOLTAGE, TC (Ni/Ti/SS), ByPass und CPS
Laden
USB-C, max. 5 V / 2 A
Häufige Fragen zum Aspire Zelos M80 Kit
Welche Modi hat das Zelos M80?
WATT (Leistung), VOLTAGE (Spannung), TC-Ni/Ti/SS (Temperaturkontrolle), ByPass (vollautomatisch) und CPS (Kurvenmodus mit drei Speicherplätzen).
Welche Verdampferköpfe passen?
Die Aspire Nautilus BVC Verdampferköpfe: im Set liegen 0,3 Ω (23–28 W, Lungenzug) und 1,8 Ω (10–14 W, Backenzug) bei.
Wie sperre ich das Gerät?
Beide Einstelltasten gleichzeitig drücken sperrt die Tasten. Der Schalter an der Unterseite sperrt das komplette Gerät.
Was bedeutet „CHECK ATOMIZER"?
Das Gerät erkennt keinen Verdampfer. Prüf den Sitz des Verdampfers auf dem Akkuträger und die Kontakte.
