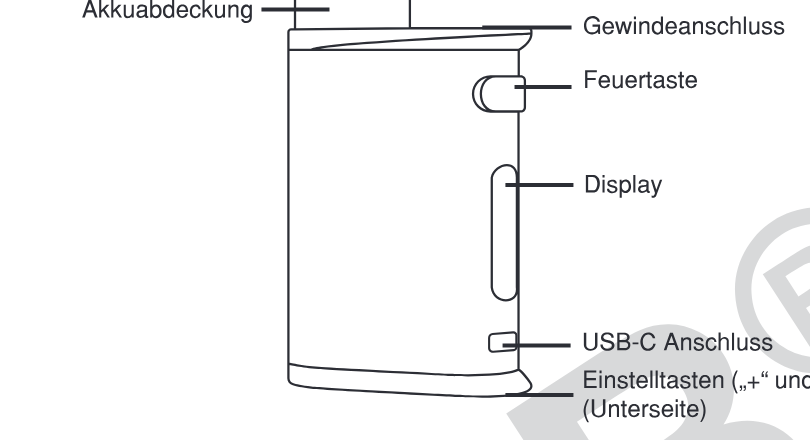

Eleaf iStick Pico Plus Mod Bedienungsanleitung: Einrichten, Befüllen & Coil wechseln

Erste Schritte: Einrichten

Akkuabdeckung öffnen und eine 18650-Zelle gemäß der Pol-Markierung einlegen — Zellen sind nicht im Lieferumfang und müssen den Anforderungen der Batterie-Sicherheitskarte entsprechen.
Akkuabdeckung wieder schließen. Zum Laden empfiehlt die Anleitung ein externes Ladegerät; intern per USB-C mit maximal 2 A / 5 V.
Verdampfer auf das 510er-Gewinde schrauben, handfest genügt, nicht überdrehen.
Einschalten und die Leistung passend zum Widerstand deines Verdampferkopfs einstellen (siehe Tabelle unten). Wichtig: erst einstellen, dann dampfen.
Feuertaste gedrückt halten, kurz warten und ziehen; nach dem Zug die Taste loslassen.

Tastenkombinationen & Menü

Ein-/Ausschalten: Feuertaste 5× innerhalb von 2 Sekunden.
Modus wechseln: Feuertaste 3× schnell hintereinander.
Leistungsmenü: Feuertaste 4× schnell hintereinander, dann mit „+"/„−" einstellen und mit der Feuertaste bestätigen.
Einstelltasten sperren: beide Einstelltasten 2 Sekunden halten, im Display steht „Lock" bzw. „Unlock".
Display drehen: Gerät ausschalten, dann beide Einstelltasten etwa 2 Sekunden halten, die Anzeige dreht um 180°.
Stealth-Modus: Einstelltaste „−" und Feuertaste gleichzeitig, das Display bleibt dunkel, Dampfen geht weiter.
DryProof-Modus: Einstelltaste „−" und Feuertaste gleichzeitig (de-)aktivieren, warnt, bevor der Tank leer läuft.

Display-Meldungen & Schutzfunktionen

„Over 10s Protection": Feuerzeitschutz — die Feuertaste war länger als 10 Sekunden gedrückt.
„Atomizer Low": Der Widerstand ist zu niedrig, Verdampferkopf mit passendem Widerstand einsetzen.
„No Atomizer": Es wird kein Verdampfer erkannt, Verbindung prüfen.
„Atomizer Short": Kurzschluss, Verdampfer prüfen und gegebenenfalls tauschen.
„Battery Low" / „Lock": Akkuspannung unter 3,3 V, das Gerät sperrt, Zelle laden.
„Temperature Protection": Die eingestellte Maximaltemperatur im TC-Modus ist erreicht, Verdampfer abkühlen lassen.
„Weak Battery": Akkuspannung unter 2,9 V — das Gerät reduziert die Ausgabeleistung automatisch.

Probleme beheben

Keine Ausgabe: Ist das Gerät eingeschaltet und entsperrt? Sperrsymbol bzw. Sperrschalter prüfen.
Verdampfer wird nicht erkannt: abschrauben, 510er-Kontakt trocken wischen, wieder aufsetzen.
Kokelgeschmack: Leistung zu hoch für den Widerstand, Wattzahl reduzieren oder Verdampferkopf tauschen.
Gerät startet nicht: Sitzen die Zellen polrichtig und sind sie geladen? Zellen desselben Typs verwenden.

Reinigung & Pflege

Den 510er-Anschluss regelmäßig von Kondensat befreien, dort sammelt sich Liquid, das aus dem Verdampfer läuft.
Gehäuse und Display nur trocken abwischen; keine Reinigungsmittel verwenden.
Vor Wartungsarbeiten den Verdampfer abschrauben bzw. das Gerät ausschalten und abkühlen lassen.
Bei längerer Pause: Gerät ausschalten, Akkuzellen entnehmen und in einer Schutzhülle lagern; Zellen etwa einmal im Quartal nachladen.
Flugreise-Tipp aus der Anleitung: Verdampfer und Akkuträger getrennt transportieren.

Modi & Verdampfer-Kompatibilität

Modus	Bereich	Wofür gedacht
Wattage	1–75 W	der Standard: Leistung frei einstellbar
Bypass	akkuabhängig	direkte Ausgabe: je voller die Zelle, desto kräftiger
TC-Ni / Ti / SS	100–315 °C	Temperaturkontrolle für Nickel-, Titan- und Edelstahldrähte
TCR M1 / M2 / M3	frei einstellbar	eigene Temperaturkoeffizienten für andere Drähte

Passendes Zubehör im Shop

Golisi G22 Akku 18650 2200mAh/20A

6,45 €

Golisi G30 Akku 18650 3000mAh/20A

9,95 €

Golisi L30 Akku 18650 3000mAh/10A

8,95 €

Golisi L35 Akku 18650 3500mAh/10A

10,95 €

Golisi S35 Akku 21700 3750mAh/30A

15,95 €

Golisi G25 Akku 18650 2500mAh/20A

7,45 € Ausverkauft

Golisi S30 Akku 18650 3000mAh/25A

12,45 € Ausverkauft

Technische Daten

Typ Akkuträger (Mod) für 510er-Verdampfer

Akkuzelle 1× 18650 (nicht im Lieferumfang)

Leistung 1–75 Watt

Modi Wattage / Bypass / TC-Ni, Ti, SS / TCR M1–M3

Temperaturbereich 100–315 °C / 200–600 °F

Extras Stealth-Modus, DryProof-Modus, drehbare Displayanzeige

Laden USB-C, max. 5 V / 2 A: extern empfohlen

Abmessungen 115 × 47 × 25 mm (Kit)

Häufige Fragen zum Eleaf iStick Pico Plus Mod

Welche Akkuzelle brauche ich?

Eine 18650-Zelle nach den Vorgaben der Batterie-Sicherheitskarte: sie ist nicht im Lieferumfang.

Was macht der DryProof-Modus?

Er warnt dich, bevor das Liquid im Tank zur Neige geht: so vermeidest du Trockenzüge.

Wozu der Stealth-Modus?

Das Display bleibt dunkel, du kannst aber normal weiterdampfen: praktisch für unterwegs.

Kann ich das Display drehen?

Ja: Gerät ausschalten und beide Einstelltasten etwa zwei Sekunden halten, dann dreht die Anzeige um 180°.
