SXmini MQ Plus Mod — Bedienungsanleitung

Kompakter Akkuträger mit YiHi-SX418J-Chip und Wechselakku (18650, 20700 oder 21700), bis 100 Watt, mit Liquidstands-Warnung. Hier findest du alle Schritte vom ersten Einrichten bis zum Pod-Wechsel — kompakt und Schritt für Schritt erklärt.

Gebrauchsinformation (PDF)

Dieses Gerät führen wir aktuell nicht mehr im Sortiment — die Anleitung bleibt selbstverständlich für dich online. Passende Pods & Coils gibt es oft weiterhin: Passende 510er Verdampfer im Shop.

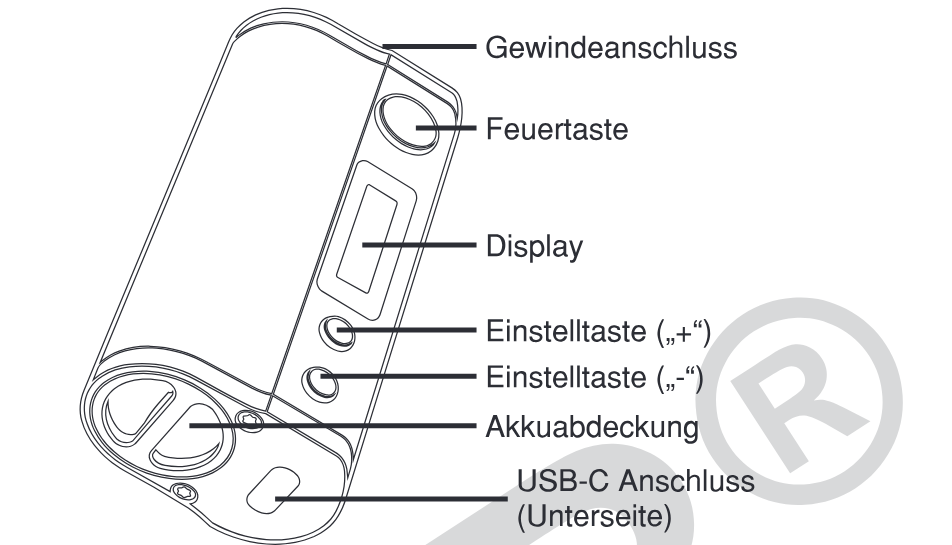

Produktübersicht: SXmini MQ Plus Mod — Aufbau und Bedienelemente — Produktübersicht aus der Original-Anleitung

Erste Schritte: Einrichten

Akkuabdeckung an der Unterseite gegen den Uhrzeigersinn aufschrauben.
Passende Akkuzelle (18650 mit Adapter, 20700 oder 21700) gemäß den Pol-Markierungen einlegen.
Abdeckung mit dem Uhrzeigersinn wieder zuschrauben.
Verdampfer auf den 510er Gewindeanschluss schrauben, ohne das Gewinde zu überdrehen.
Feuertaste 5× schnell hintereinander drücken, um das Gerät einzuschalten.
Leistung passend zum Verdampferwiderstand einstellen, dann Feuertaste halten und ziehen.

Bedienung: Sperren, Zugzähler & Display

Einschalten: Feuertaste 5× schnell drücken.
Gerät sperren/entsperren: Feuertaste 3× schnell drücken.
Einstelltasten sperren: „+" und „−" gleichzeitig 2 Sekunden halten, die Feuertaste funktioniert weiterhin.
Zuganzahl zurücksetzen: Verdampfer abnehmen, Feuertaste 5 Sekunden gedrückt halten.
Displayausrichtung drehen: Verdampfer abnehmen, Feuertaste halten, bis „CHECK ATOMIZER" erscheint, dann zusätzlich „+" halten, bis sich das Display um 180 Grad gedreht hat.
Gerätemenü und Ausschalten: Feuertaste 5× schnell drücken, mit den Einstelltasten zum Ausschaltsymbol navigieren und mit der Feuertaste bestätigen.

Meldungen & Schutzfunktionen

Niedriger Akkustand: Akku laden.
Niedriger Liquidstand: Das Liquid im Verdampfer wird knapp, nachfüllen, um Trockendampfen zu vermeiden.
Liquid leer: Der Verdampfer ist leer, sofort nachfüllen.
Kurzschlussschutz: Verdampfer prüfen.
Überhitzungsschutz: Gerät abkühlen lassen.
Feuerzeitschutz: Die Feuertaste war länger als 10 Sekunden gedrückt, die Ausgabe stoppt.
Niedriger Widerstand: Der Verdampfer liegt außerhalb des gültigen Bereichs.
Kein Verdampfer erkannt: Verbindung und Kontakte prüfen.

Umgang mit der Akkuzelle

Die Zelle muss den Angaben der Batterie-Sicherheitskarte entsprechen und die nötige Leistung erbringen können.
Für 18650er Zellen den beiliegenden Adapter verwenden.
Zum Laden am besten ein externes Ladegerät nutzen; per USB-C mit maximal 2 A laden.
Bei längerer Nichtnutzung Gerät ausschalten und die Zelle entnehmen.

Reinigung & Pflege

Gewindeanschluss regelmäßig mit einem trockenen Wattestäbchen von Kondensat befreien.
Gerät sauber und trocken lagern, hohe Luftfeuchtigkeit vermeiden.
Keine Reinigungsmittel verwenden und das Gerät nicht unter Wasser tauchen.

Betriebsdaten

Wert	Bereich	Hinweis
Leistung	5–100 W	Leistungsmodus (VW)
Widerstand VW	0,1–3,0 Ω	außerhalb meldet das Gerät „Niedriger Widerstand"
Widerstand TC	0,05–3,0 Ω	Temperaturkontrolle mit passendem Drahtmaterial

→ Passende 510er Verdampfer im Shop

Technische Daten

Typ Akkuträger mit Wechselakku und Display

Akkuzelle 1× 18650 (mit Adapter), 20700 oder 21700: nicht enthalten

Leistung 5–100 Watt

Abmessungen 81,5 × 42,4 × 28,2 mm

Chip YiHi SX418J

Widerstandsbereich 0,1–3,0 Ω (VW), 0,05–3,0 Ω (TC)

Ausgangsspannung 1–8 V

Laden USB-C, max. 5 V / 2 A: besser extern im Ladegerät

Häufige Fragen zum SXmini MQ Plus Mod

Welche Akkuzellen passen in den MQ Plus?

Wahlweise 18650 (mit dem beiliegenden Adapter), 20700 oder 21700: die Zelle ist nicht im Lieferumfang.

Was meldet das Gerät bei niedrigem Liquidstand?

Der YiHi-Chip erkennt, wenn das Liquid im Verdampfer knapp wird, und warnt dich: so vermeidest du Trockendampfen.

Wie drehe ich das Display?

Verdampfer abnehmen, Feuertaste halten bis „CHECK ATOMIZER" erscheint, dann zusätzlich die „+"-Taste halten, bis sich die Anzeige um 180 Grad dreht.

Wie sperre ich das Gerät?

Feuertaste 3× schnell drücken sperrt das ganze Gerät. Willst du nur die Einstelltasten sperren, halte „+" und „−" zwei Sekunden gedrückt.
