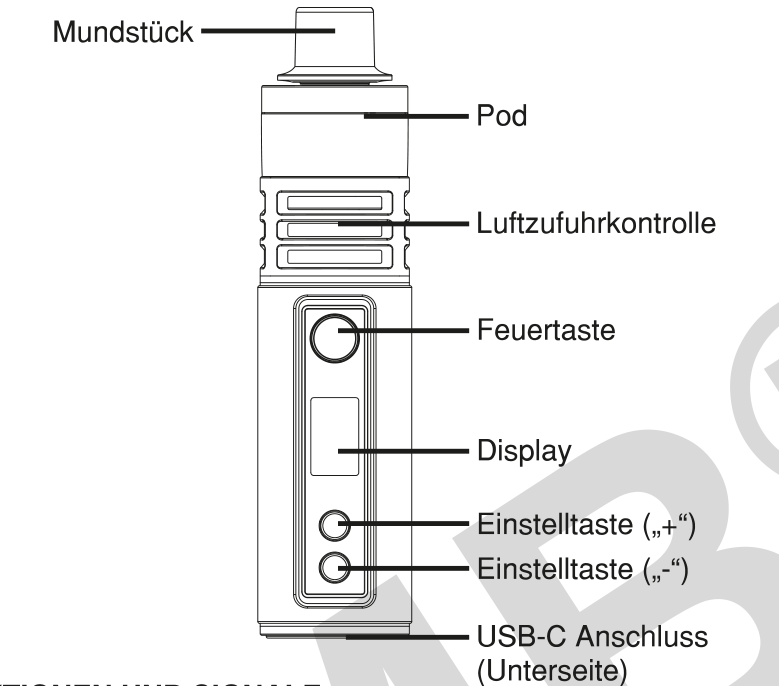

Voopoo Drag H40 Kit — Bedienungsanleitung

Erste Schritte: Einrichten & erster Zug

1. Per USB-C laden (Netzadapter max. 1,5 A / 5,0 V).
2. Watte des Verdampferkopfs mit Liquid befeuchten, bis sie gleichmäßig glänzt.
3. Verdampferkopf von unten in den Pod stecken, Pod in den Akkuträger setzen.
4. Pod befüllen (siehe unten) und mindestens 10 Minuten senkrecht stehen lassen.
5. Einschalten: Feuertaste 5× schnell hintereinander drücken.
6. Leistung passend zum Verdampferkopf einstellen, Feuertaste halten, kurz warten und ziehen.

Tastenkombinationen & Bedienung

• Ein-/Ausschalten: Feuertaste 5× schnell hintereinander.
• Modus wechseln: Feuertaste 3× schnell hintereinander.
• Leistung einstellen: Einstelltasten „+" und „−"; gedrückt halten stellt schneller ein.
• Zuganzahl zurücksetzen: Feuertaste und Einstelltaste „−" gleichzeitig drücken.
• Sperren/Entsperren: Feuertaste und Einstelltaste „+" gleichzeitig drücken.
• Luftzufuhr anpassen: Luftzufuhrkontrollring drehen — nie bei komplett geschlossener Luftzufuhr dampfen.

Displaymeldungen & Schutzfunktionen

• „TIME OUT": Feuerzeitschutz — nach mehr als 8 Sekunden durchgehend gedrückter Feuertaste stoppt die Ausgabe; die Meldung erscheint auch beim Überhitzungsschutz, dann das Gerät abkühlen lassen.
• „ATOMIZER SHORT": Kurzschluss — Verdampferkopf prüfen und gegebenenfalls einen anderen verwenden.
• „CHECK BATTERY": Entladeschutz — der Akkustand ist zu niedrig, Gerät laden.
• „CHECK ATOMIZER": Kein Verdampferkopf erkannt — Sitz von Pod und Verdampferkopf prüfen.
• „MAX POWER": Die maximale Leistungsausgabe ist erreicht.

Pod befüllen (seitlich)

1. Pod aus dem Akkuträger ziehen.
2. Die seitliche Silikonabdeckung des Pods öffnen.
3. Bis zu 5 ml Liquid durch die Öffnung in den Tank füllen; die Spitze der Flasche darf 3 mm Durchmesser nicht überschreiten.
4. Kein Liquid auf die Kontakte gelangen lassen, Silikonabdeckung wieder schließen.
5. Pod zurück in den Akkuträger stecken; bei frischem Verdampferkopf mindestens 10 Minuten senkrecht stehen lassen.

Coil / Verdampferkopf wechseln

1. Verdampferkopf nur bei leerem Tank wechseln und den Pod dabei auf den Kopf drehen.
2. Pod aus dem Akkuträger ziehen und den gebrauchten Verdampferkopf aus dem Pod ziehen.
3. Neuen PnP-Verdampferkopf vorbereiten: die Watte mit Liquid befeuchten, bis sie gleichmäßig glänzt.
4. Verdampferkopf von unten in den Pod stecken, Pod wieder in den Akkuträger.
5. Erstmals befüllten Tank mindestens 10 Minuten senkrecht stehen lassen.

Probleme beheben

1. „CHECK ATOMIZER" im Display: Pod abziehen, Verdampferkopf und Kontakte prüfen, alles wieder fest einsetzen.
2. „ATOMIZER SHORT": Kurzschluss — Verdampferkopf gegen einen anderen tauschen.
3. „CHECK BATTERY": Der Akku ist leer, per USB-C laden.
4. Tasten reagieren nicht: Das Gerät ist gesperrt — Feuertaste und Einstelltaste „+" gleichzeitig drücken.
5. Kokelgeschmack: Leistung in den empfohlenen Bereich des Verdampferkopfs senken, Liquid nachfüllen, sonst den Kopf tauschen.
6. Zug passt nicht: Luftzufuhrkontrollring drehen, nie komplett geschlossen dampfen.

Reinigung & Pflege

1. Vor Pflegearbeiten den Verdampfer abschrauben oder den Akkuträger ausschalten und alles abkühlen lassen.
2. Tank in seine Einzelteile zerlegen und die Komponenten — nicht den Verdampferkopf — mit warmem Wasser oder im Ultraschallbad reinigen, danach gründlich trocknen.
3. Keine Reinigungsmittel verwenden, sie greifen die Dichtungsringe an.
4. Vor dem Zusammenbau Vollständigkeit und Sitz der Dichtungsringe prüfen.
5. Bei längerer Pause die Luftzufuhr schließen oder den Tank leeren; Akku mindestens einmal im Quartal nachladen.
6. Flugreise-Hinweis aus der Anleitung: Verdampfer und Akkuträger getrennt transportieren.
