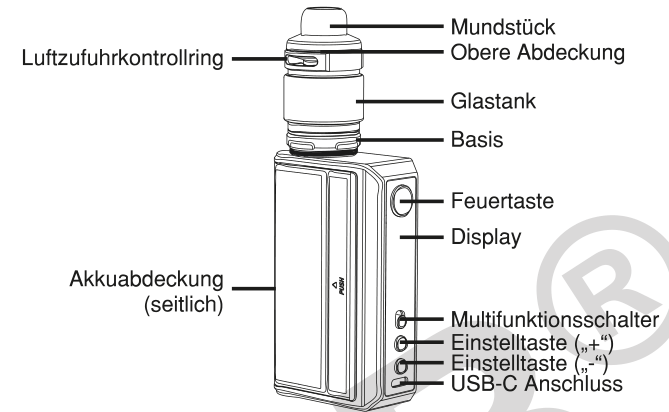

Voopoo Drag 5 Kit — Bedienungsanleitung

Erste Schritte: Einrichten & erster Zug

1. Akkuabdeckung seitlich vom Gerät abziehen, zwei 18650-Akkuzellen gemäß den Pol-Markierungen einlegen und die Abdeckung wieder anlegen.
2. Watte des Verdampferkopfes mit Liquid befeuchten, den Kopf von unten in den Tank stecken, die Basis im Uhrzeigersinn anschrauben und das Mundstück in die obere Abdeckung stecken.
3. Tank befüllen (siehe unten) und den befüllten Tank mindestens 10 Minuten senkrecht stehen lassen.
4. Einschalten: Feuertaste 5× schnell hintereinander drücken; den Multifunktionsschalter nach oben schieben.
5. Leistung mit den Einstelltasten „+“ und „-“ passend zum Verdampferkopf wählen.
6. Luftzufuhrkontrollring auf die gewünschte Zugart drehen — je größer die Öffnungen, desto mehr Luft.
7. Dampfen: Feuertaste gedrückt halten und am Mundstück ziehen.

Tastenkombinationen & Menü

• Ein-/Ausschalten: Feuertaste 5× schnell hintereinander.
• Menü aufrufen: beide Einstelltasten gleichzeitig drücken; mit „+“ und „-“ navigieren, mit der Feuertaste bestätigen.
• Modus wählen: Menü „Mode“ mit SMART, RBA, ECO und TC.
• Multifunktionsschalter belegen: Menü „SWITCH“ — Gerät ein-/ausschalten, Gerät sperren oder die Leistungsausgabe sperren.
• Zuganzahl zurücksetzen: Menü „PUFF RESET“.
• Akku-Informationen: Menü „BAT EVAL.“ zeigt den Zustand der Akkuzellen.
• Optik anpassen: Menüs „UI“ (Farbe) und „THEMA“ (Design).

Schutzfunktionen & Meldungen

• Feuerzeitschutz: Wird die Feuertaste länger als 10 Sekunden gedrückt, stoppt die Ausgabe automatisch.
• Kurzschlussschutz: Verdampfer prüfen und gegebenenfalls den Verdampferkopf tauschen.
• Entladeschutz: Der Akkustand ist zu niedrig, das Gerät schaltet ab — laden.
• Kein Tank verbunden: Der Tank wurde nicht richtig verbunden, Sitz prüfen.
• Überhitzungsschutz: Die Gerätetemperatur ist zu hoch, Gerät abkühlen lassen.
• Maximale Leistungsausgabe: Die maximale Leistungsausgabe ist erreicht, das Gerät stoppt den Betrieb.
• Akkuzellen überprüfen: Das Gerät stoppt den Betrieb, Akkuzellen prüfen und gegebenenfalls tauschen.

Tank befüllen (oben)

1. Die obere Abdeckung vom Tank wegschieben, darunter liegt die Einfüllöffnung.
2. Liquid durch die Öffnung in den Tank füllen; die Flaschenspitze darf höchstens 3 mm Durchmesser haben.
3. Obere Abdeckung wieder auf den Tank zurückschieben.
4. Kein Liquid auf die Kontakte gelangen lassen und frühzeitig nachfüllen, damit der Tank nicht trocken läuft.

Verdampferkopf wechseln

1. Nur wechseln, wenn der Tank leer ist, und den Tank dazu auf den Kopf drehen.
2. Tank gegen den Uhrzeigersinn vom Akkuträger abschrauben, dann die Basis gegen den Uhrzeigersinn vom Tank abschrauben.
3. Gebrauchten Verdampferkopf aus dem Tank ziehen.
4. Watte des neuen Kopfes mit Liquid befeuchten, bis sie gleichmäßig glänzt.
5. Neuen Verdampferkopf von unten in den Tank stecken und die Basis im Uhrzeigersinn wieder anschrauben.
6. Ersatz gibt es als alle PnP-X Verdampferköpfe; nach dem Wechsel den erstmals befüllten Tank mindestens 10 Minuten senkrecht stehen lassen.

Probleme beheben

1. Kokelgeschmack: Mit andauernder Nutzung lassen Geschmack und Dampfmenge nach — dann den Verdampferkopf tauschen.
2. Tasten reagieren nicht: Das Gerät ist vermutlich gesperrt; die Belegung des Multifunktionsschalters steht im Menü „SWITCH“.
3. Kein Dampf: Sitz des Tanks und die Akkuzellen prüfen, das Display zeigt die passende Schutzmeldung an.
4. Zug zu eng oder zu offen: Luftzufuhrkontrollring verstellen, nie bei komplett geschlossener Luftzufuhr dampfen.
5. Undichter Tank: Dichtungsringe auf Vollständigkeit und richtigen Sitz prüfen; auf Flugreisen Tank und Akkuträger trennen.

Reinigung & Pflege

1. Vor Pflegearbeiten den Verdampfer vollständig abkühlen lassen und den Tank vom Akkuträger abschrauben.
2. Verdampfer in seine Einzelteile zerlegen.
3. Komponenten (nicht den Verdampferkopf) mit warmem Wasser oder in einem Ultraschallbad reinigen; keine Reinigungsmittel, sie greifen die Dichtungsringe an.
4. Alles gründlich trocknen und vor dem Zusammenbau Vollständigkeit und Sitz der Dichtungsringe prüfen.
5. Bei längerer Pause: Gerät ausschalten, Akkuzellen entnehmen, Luftzufuhr schließen oder den Tank leeren; Akkuzellen mindestens einmal im Quartal nachladen.
